Растр (нем. Raster, от лат. raster, rastrum - грабли, мотыга), в полиграфии - оптическое приспособление, применяемое в репродукционных процессах при воспроизведении полутоновых оригиналов. Представляет собой систему одинаковых непрозрачных элементов (чаще всего параллельных линий), нанесенных на стекло или другую прозрачную недеформирующуюся основу. Растр различаются характером непрозрачных элементов (рис.) и числом их на 1 см (линиатурой). По способу применения делятся на проекционные и контактные. Проекционные растр (рис., а - г) используются только при фотографировании; устанавливаются внутри репродукционного фотоаппарата на небольшом, предварительно вычисленном расстоянии от фотослоя. Во время экспозиции световой поток, проходя через растр, разбивается на отдельные пучки света, одинаковые по размерам, но различные по интенсивности, зависящей от яркости воспроизводимых участков оригинала. Разное количество света, достигающее фотослоя, обусловливает образование на негативе засвеченных участков в виде точек (линий) неодинаковой величины. Плотность, структура и общие размеры точек зависят также от параметров съемки и от характеристик осветителей, растра и фотоматериала. Контактные растры (рис., д) предназначены для использования в контакте со светочувствительными слоями и могут применяться как при фотографировании, так и при копировании (перенос изображения с негатива или диапозитива на формный материал). Образование растрового (микроштрихового) изображения происходит в результате поглощения части лучей, идущих от оригинала, точками растра, которые имеют неоднородную плотность. Известны серые (серебросодержащие) и пурпурные (на основе мелкодисперсного красителя) контактные растры. Последние предпочтительнее из-за наилучшего качества получаемого изображения. В высокой и плоской печати обычно применяются проекционные двухлинейные растры, называемые также автотипными, с линиатурой 24-60 линий на см (рис., б). В глубокой печати используются специальные высоколиниатурные контактные растры (рис., е), которые участвуют в процессе получения печатных форм на стадии копирования изображения.

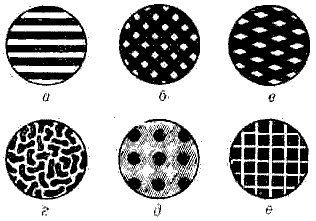

Виды растров: а - линейный; б - двухлинейный; в - ромбический; г - корешковый; д - контактный; е - для глубокой печати.
