Дисторсия

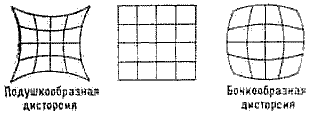

Дисторсия (от лат. distorsio - искривление), погрешность изображения в оптических системах, при которой нарушается геометрическое подобие между объектом и его изображением; одна из аберраций оптических систем. Дисторсия возникает в результате того, что линейное увеличение разных частей изображения различно. Характерный пример искажений, даваемых системой, обладающей дисторсией, приведенное на рис. изображение квадрата.

Слева изображена подушкообразная, или положительная, дисторсия, справа - бочкообразная, или отрицательная. Дисторсия не нарушает резкости изображения. Дисторсия оптической системы количественно характеризуется так называемой относительной дисторсией v = β / β₀-1, где β₀ - линейное увеличение идеальной системы без дисторсии, а β - увеличение, имеющее место в действительности. Относительная дисторсия выражается в %.

Дисторсия особенно вредна в фотографических объективах, применяемых в геодезии или фотограмметрии. Для хороших фотообъективов v близка к 0,5% . В объективах, применяемых при аэрофотосъемке, дисторсия равна ~0,01%. В отдельных случаях (симметричные фотообъективы или зрительные трубы) дисторсию можно уничтожить.
